Descripción de productos
El mezclador sumergible para tanque anóxico es uno de los equipos clave en el proceso de tratamiento de agua. Puede cumplir con los requisitos del proceso para la homogeneización y el flujo desólido-líquido bifásico-ysólido-líquido-gas trifásico-Mezclas en procesos bioquímicos.
Los mezcladores sumergibles para tanques anóxicos suelen utilizar motores multi-etapas y adoptan una estructura conectada-directa. En comparación con los diseños tradicionales, presentan una estructura compacta, bajo consumo de energía, alta eficiencia y fácil mantenimiento. El impulsor está fabricado con alta precisión y genera un gran empuje. Esta serie de productos es adecuada para aplicaciones que requieren una mezcla de sólido-líquido o sólido-líquido-gas.
Estructura principal

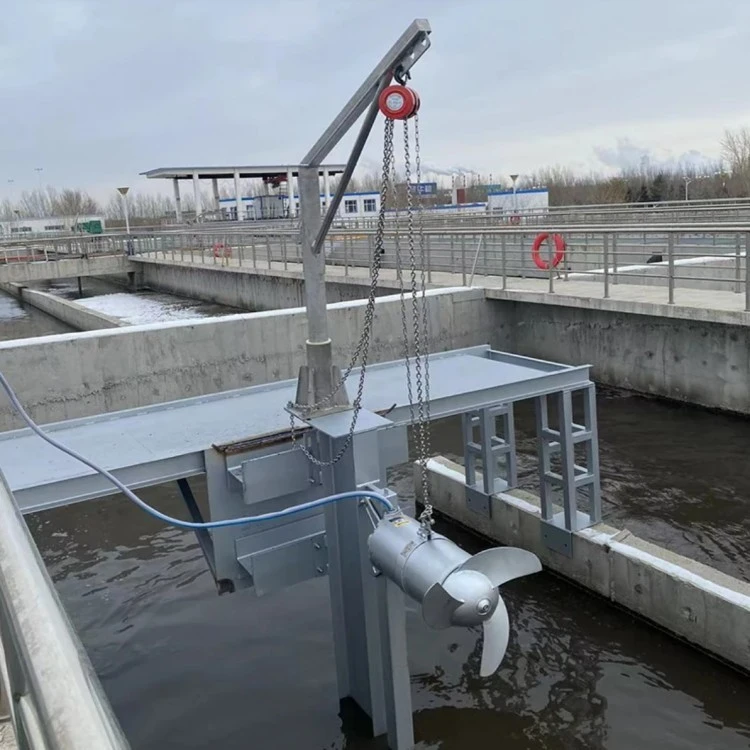

El agitador sumergible puede tratar aguas residuales, lodos o aguas residuales de retrolavado. El mezclador se puede subir y bajar para facilitar el movimiento, y la inspección o el mantenimiento no requieren que el personal ingrese al tanque de aguas residuales. El soporte de la varilla guía es una parte integral del mezclador. Todo el peso de la batidora descansa sobre el soporte, que está diseñado para soportar el empuje generado durante el funcionamiento. El mezclador puede funcionar continuamente mientras está completamente sumergido.
Cada agitador sumergible está diseñado como ununidad integralcon una estructura sellada y sumergible. Todos los componentes del mezclador, incluido el motor, son capaces de funcionar continuamente bajo el agua. Los principales componentes en contacto con el líquido están hechos deacero inoxidable (SS304 o SS316)u otros materiales duraderos. Las superficies de contacto críticas del sello impermeable en el cuerpo principal están mecanizadas e incrustadas condos juegos de juntas tóricas de nitrilo o caucho fluorado.
Cables y sellos de cables
El motor está equipado con un cable con unfunción anti-tirón, cumple con los estándares de la industria y proporciona suficiente longitud para llegar a la caja de conexiones sin empalmes. Cada cable tiene una entrada independiente y está sellado de forma fiable. El cable de alimentación es un cable multi-núcleo, como4 núcleos, 5 núcleos o 7 núcleos, y cada cable está sellado individualmente. La cubierta exterior del cable está hecha deNeopreno de baja-absorción y-resistente al aceite., y su flexibilidad mecánica puede soportar la presión en el punto de entrada del cable.
El sello de entrada de cables está diseñado para evitar que el torque comprometa el sello impermeable, formando un sello sumergible confiable. El sello esreutilizabley permite un reemplazo conveniente del cable.
Motor
El motor del mezclador sumergible es unmotor de inducción de jaula de ardilla-instalado en una carcasa impermeable con un grado de protección deIP68. La clase de aislamiento de los devanados del estator esF (180 grados)u opcionalmenteclase h. El motor está diseñado para funcionamiento continuo mientras se agita el medio a40 gradosy se puede iniciar varias veces por hora. Para monitorear la temperatura de cada devanado de fase, uninterruptor termicoSe instala en los devanados del estator y se conecta al armario de control.
Cojinete
El eje del motor es continuo e ininterrumpido, girando sobretres cojinetes-lubricados con grasa. Rodamientos deNSK o SKFse utilizan. El rodamiento superior es un rodamiento de bolas único para cargas radiales. El conjunto de cojinete inferior consta de un cojinete de bolas para manejar fuerzas radiales y un cojinete de empuje radial-para manejar fuerzas axiales. Elvida de diseñode todos los rodamientos es al menos100.000 horas.
Sello mecánico integrado
El mezclador sumergible está equipado con unsello mecánico doble integrado, operando en una cámara de aceite que lubrica las superficies de sellado a un caudal estable.
Elsello mecánico exteriorestá hecho de carburo de tungsteno sinterizado resistente a la corrosión-para evitar que el líquido del proceso entre en la cámara de aceite.
Elsello mecánico interiorTambién está hecho de carburo de tungsteno sinterizado resistente a la corrosión-para evitar que el aceite de la cámara de aceite ingrese al motor.
Los sellos interior y exterior funcionan de forma independiente. El sistema de sellado del eje incluye uncámara de aceitediseñado para evitar el sobrellenado y dejar espacio para la expansión del aceite. Los puertos de inspección y llenado de aceite con sellos-a prueba de fugas son accesibles desde el exterior para facilitar el mantenimiento.
Eje
Elárbol de transmisiónes una extensión del eje del motor, hecha deacero inoxidable (p. ej., S420). La hélice está completamente aislada del medio de mezcla.
Impulso
El impulsor está hecho deSS304 o SS316y cuenta con un diseño antiobstrucción, equilibrado hidráulicamente. Es adecuado para el manejo de aguas residuales convencionales, lodos o aguas residuales de retrolavado. La hélice puede tenerdos o tres palas.
Protección
Cada devanado de fase del motor está conectado a uninterruptor termico.
A sensor de fuga de aguadetecta agua en la cámara del estator. Si se activa, el motor se detiene y se activa una alarma.
Se puede instalar un relé de monitoreo en el gabinete de control para proporcionar monitoreo en tiempo real-de las señales térmicas y de fugas.
Kits de instalación
Las barras guía y la grúa elevadora están hechas deacero inoxidable 304.
El soporte se puede ajustar cada10 grados horizontalmente de 0 grados a 180 grados.
Se incluyen cadenas de elevación de acero inoxidable 304, pernos, tuercas, arandelas, manijas operativas giratorias y pernos de anclaje químico.
Condiciones de uso
Para garantizar un funcionamiento normal, el mezclador sumergible debe utilizarse en las siguientes condiciones:
Temperatura del medio de agitación:0 grados – 40 grados
Valor de pH:5–9
Densidad media:Menor o igual a 1150 kg/m³
Profundidad máxima de inmersión continua:Menor o igual a 20 m
Nota:El mezclador debe estar completamente sumergido en agua y no debe funcionar en entornos inflamables, explosivos, altamente corrosivos o de alta-temperatura.
Cómo elegir un modelo adecuado
El principio de selección del modelo es garantizar que el mezclador realice plenamente su función de mezcla dentro del volumen requerido del tanque. El caudal recomendado en aplicaciones de tratamiento de aguas residuales es0.15–0.3 m/s:
Caudal < 0,15 m/s: No se puede lograr el efecto de mezcla de flujo de tapón.
Caudal > 0,3 m/s: El rendimiento del proceso puede verse afectado, provocando desperdicios.
Antes de seleccionar un modelo, considere lo siguiente:
Tipo de tanque y ubicación:por ejemplo, tanque de aguas residuales, tanque de lodos o tanque bioquímico.
Parámetros medios:contenido de sólidos en suspensión, viscosidad, temperatura, pH, etc.
Geometría y profundidad del tanque., así como el método de instalación.
Consideraciones-de ahorro de energía, que afectan los costos operativos futuros.
La potencia del motor requerida está determinada por el volumen del tanque, la densidad del líquido y la profundidad de mezcla. Se pueden usar uno o más mezcladores dependiendo de la aplicación.
Para un proceso de selección simplificado, puede proporcionar la siguiente información a nuestros ingenieros:
Volumen del tanque
Voltaje
Requisitos de materiales
Corrosividad del medio.
Nuestros ingenieros le recomendarán un modelo de mezclador adecuado. Usamosmodelado matemático del proceso confirmado por simulaciones CFDpara ayudar en la selección calificada de mezcladores. Ejemplos de modelos CFD están disponibles a pedido.
especificación
|
Modelo |
Potencia nominal (kilovatios) |
Corriente nominal (A) |
Diámetro de las cuchillas (mm) |
|
QJB0.37/6-220/3-960 |
0.37 |
1.3 |
220 |
|
QJB0.85/8-260/3-740 |
0.85 |
4 |
260 |
|
QJB1.5/6-260/3-960 |
1.5 |
4 |
260 |
|
QJB1.5/8-400/3-740 |
1.5 |
5.8 |
400 |
|
QJB2.5/8-400/3-740 |
2.5 |
9 |
400 |
|
QJB3/8-400/3-740 |
3 |
11 |
400 |
|
QJB4/6-400/3-960 |
4 |
12 |
400 |
|
QJB4/12-620/3-480 |
4 |
14.2 |
620 |
|
QJB5/12-620/3-480 |
5 |
18.2 |
620 |
|
QJB7.5/12-620/3-480 |
7.5 |
28 |
620 |
|
QJB10/12-620/3-480 |
10 |
32 |
620 |
|
QJB15/12-620/3-480 |
15 |
43 |
620 |
|
QJB18.5/12-620/3-480 |
18.5 |
51 |
620 |
|
QJB22/12-620/3-480 |
22 |
60 |
620 |
|
Modelo |
RPM |
Peso (kg) |
Fuerza(N) |
|
QJB0.37/6-220/3-960 |
960 |
45 |
138 |
|
QJB0.85/8-260/3-740 |
740 |
55 |
180 |
|
QJB1.5/6-260/3-960 |
960 |
55 |
260 |
|
QJB1.5/8-400/3-740 |
740 |
100 |
600 |
|
QJB2.5/8-400/3-740 |
740 |
100 |
800 |
|
QJB3/8-400/3-740 |
740 |
100 |
920 |
|
QJB4/6-400/3-960 |
960 |
100 |
1200 |
|
QJB4/12-620/3-480 |
480 |
184 |
1400 |
|
QJB5/12-620/3-480 |
480 |
184 |
1800 |
|
QJB7.5/12-620/3-480 |
480 |
229 |
2600 |
|
QJB10/12-620/3-480 |
480 |
229 |
3300 |
|
QJB15/12-620/3-480 |
480 |
260 |
4000 |
|
QJB18.5/12-620/3-480 |
480 |
276 |
4400 |
|
QJB22/12-620/3-480 |
480 |
290 |
5300 |
Dibujo
Si el tanque o la piscina tiene un tamaño de boca de acceso limitado (por ejemplo, en un tanque redondo) y no está seguro de si se puede instalar el mezclador, puedecomprobar las dimensiones requeridas del pozo de registropara el mezclador sumergible. Por ejemplo, para el modeloQJB7.5/12-620/3-480, la boca de acceso debe ser al menos1500 × 1500 milímetros.
Alternativamente, puede enviarnos el diseño de su tanque y nuestros ingenieros crearán undibujo que muestra el mezclador sumergible instalado, para que puedas verificar el ajuste.
Métodos de instalación
Cómo colocar mezcladores sumergibles en tanques, consulte algunos métodos de instalación comunes, también podemos enviarle dibujos de ubicación después de conocer el tamaño de su tanque.
Rango de aplicación
Los mezcladores sumergibles se utilizan principalmente paraMezclado, agitación y circulación.en procesos de tratamiento de aguas residuales municipales e industriales. También se pueden aplicar a lamantenimiento de entornos acuáticos paisajísticos. La rotación del impulsor genera flujo de agua, mejora la calidad del agua, aumenta el contenido de oxígeno y previene eficazmente la deposición de sólidos suspendidos.
Preguntas frecuentes
Q:Si no encuentro el modelo en la tabla de especificaciones, ¿pueden personalizarlo?
A:Sí. Simplemente bríndenos sus requisitos, como voltaje, RPM y material, y podremos personalizarlo para usted.
Q:¿Cuántas unidades necesito para mi proyecto?
A:Proporcione las dimensiones de su tanque o envíenos el diseño de su tanque y podremos asesorarlo sobre el modelo y la cantidad adecuados.
Q:¿Puedo obtener el catálogo o manual de operación?
A:Ciertamente. Se le enviará un catálogo o manual detallado.
